Montaggio verricello a profilo alto

11 04 2010

by Poggio

L’esigenza del verricello a basso profilo nasce…..dal fatto che in inverno ho tempo da vendere quindi …ecco che per impegnarlo mi sono messo in questa ennesima sfida con me stesso .

Smontai il verricello circa 2 anni or sono perché non omologato .

La differenza tra prima e ora la si nota dalle foto , non sono molti i centimetri recuperati ( circa 10 ) ma la decisione di alzare tutto l’impianto era più che altro dettata da un fattore estetico .

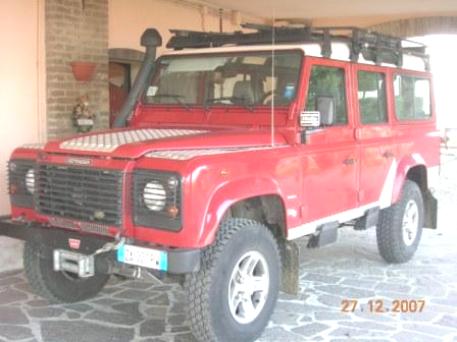

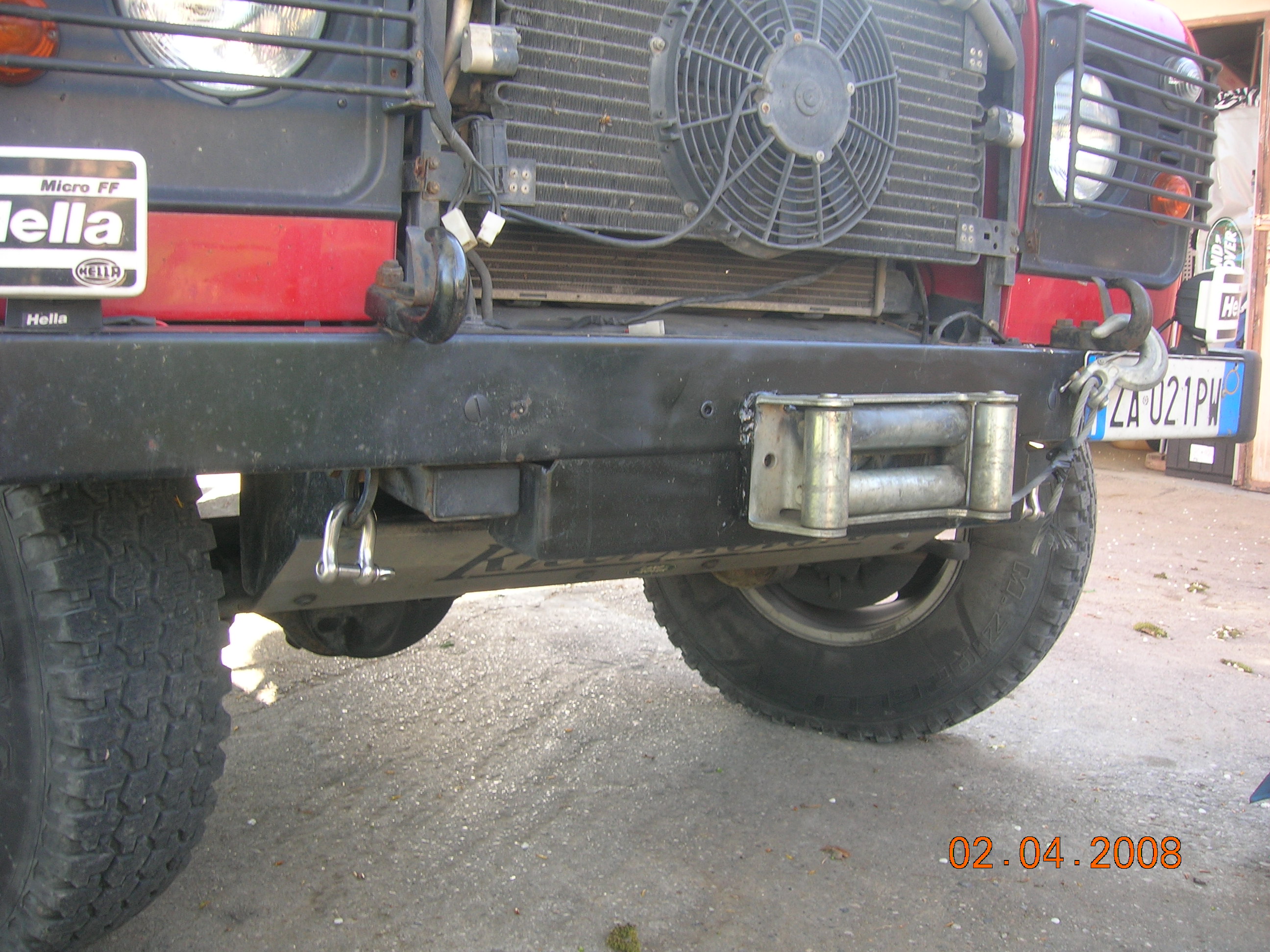

prima:

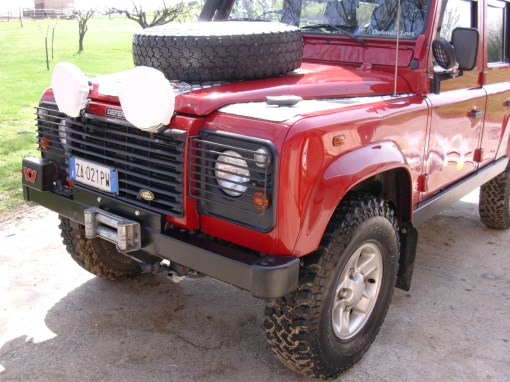

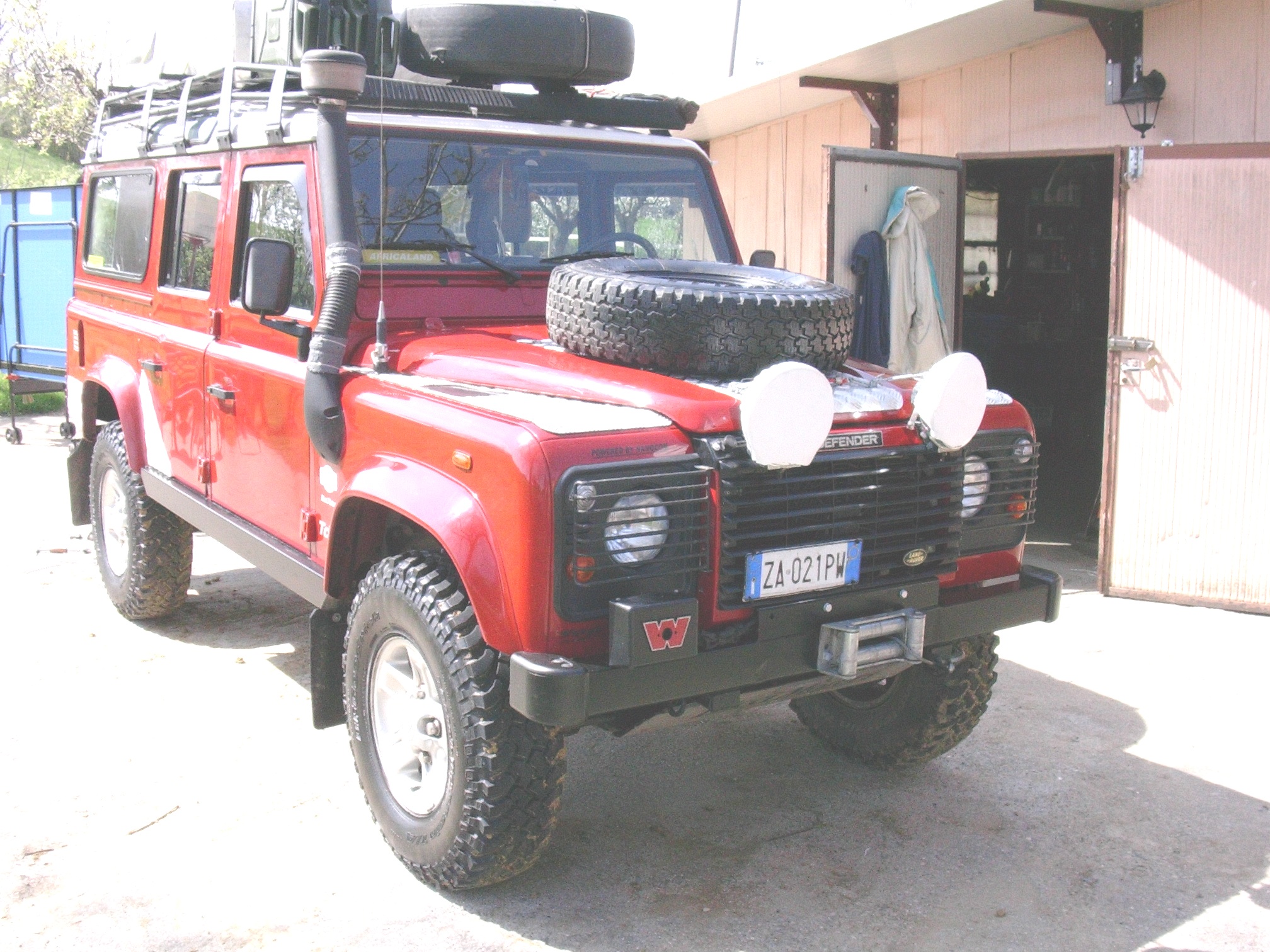

e dopo:

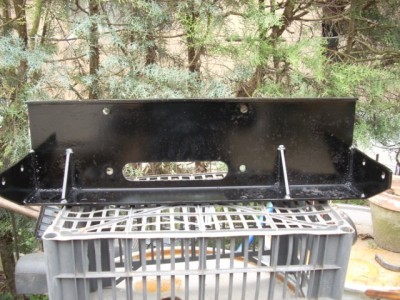

Una volta aperto il verricello , pulito e ingrassato tutti gli ingranaggi mi sono dedicato alla culla

Essendo progettata per essere montata a basso profilo è stato sufficiente abbassare gli attacchi saldando delle “ lingue “ di ferro spesse quanto la culla in modo di andare a riprendere i fori di aggancio al telaio . ( stupidamente non ho fatto foto della culla modificata) .

Non essendo troppo convinto dei nuovi attacchi ribassati ho predisposto degli altri agganci al telaio , imbullonando la culla anche ai 4 bulloni del paraurti .
In totale sono quindi 6 punti d’attacco al telaio . ( speriamo che bastino )

Ho tagliato il paraurti in 2 punti creando lo spazio sufficiente per riuscire ad incastrare la culla porta verricello .

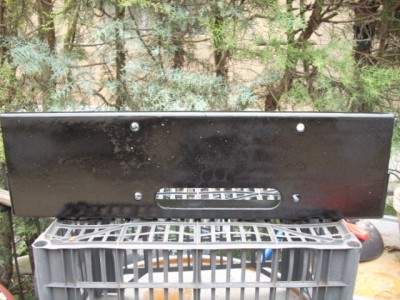

Ho saldato – con i dovuti rinforzi- il 2 pezzi di paraurti alla culla , ho stuccato tutte le saldature , lisciato per bene con carta vetrata , 2 mani di antiruggine e altre 2 di nero opaco…ed ecco fatto.

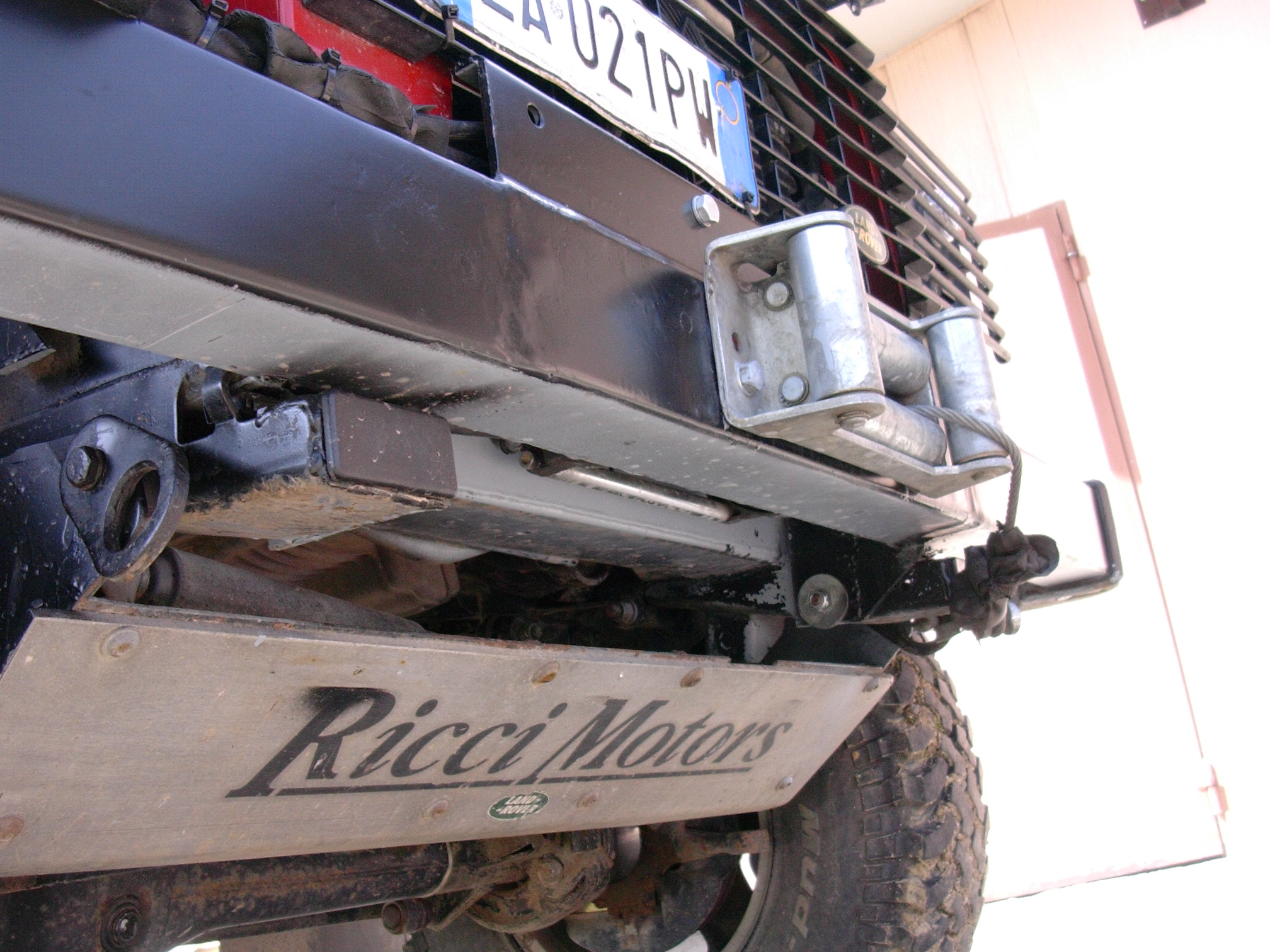

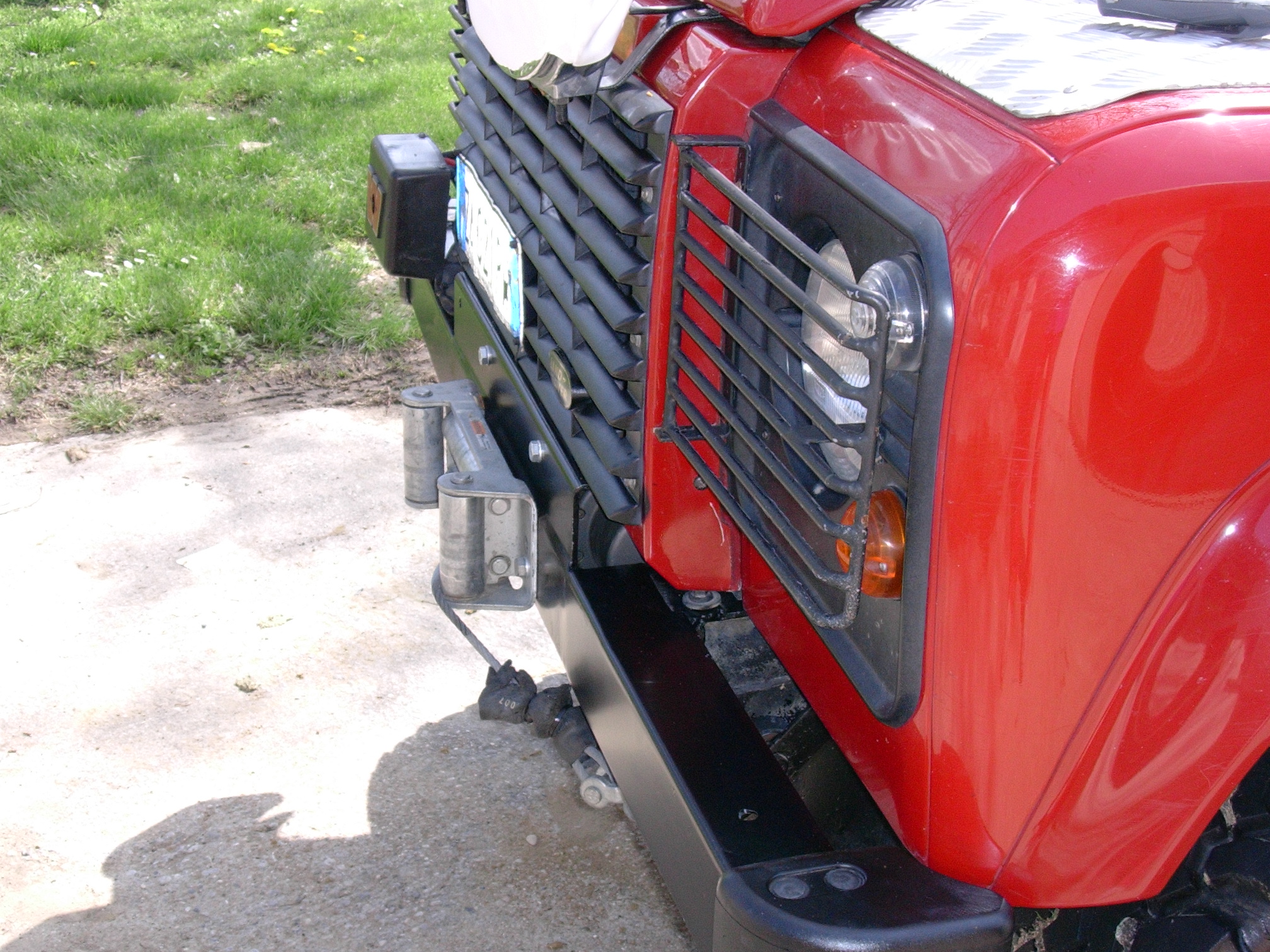

Dalle foto si vede piuttosto bene che il verricello – se non fosse per la rulleria – neanche si vede e – la cosa che a piace di più – è che il paraurti è rimasto l’originale e non sporge di un centimetro rispetto alla sagoma della macchina

Annunci

Azioni

Information

10 responses

15 04 2010
tobyamos

butta via quella rulliera e metti una bocca in acciaio…….

17 04 2010
Marco ( poggio)

Volevo farlo ma temo che la fessura sulla culla ( quella da dove esce il cavo ) sia più larga della bocca in acciaio .

Anche a me il rullo piace poco…

10 11 2010
federico

Ciao vorrei montare anch’io il verricello a scomparsa come hai fatto te però non ho la culla, posso farmela o devo per forza comprarla? te dove l’hai presa? hai magari le misure per poter fare un lavoro come il tuo? grazie mille federico

10 11 2010
federico

scusa ma prima ho sbagliato ad inserire la mail, ora è corretta, ma alla fine l’hai fatto omologare o lo tieni così?
grazie federico

10 11 2010
marco ( poggio)\

Tutto omologato ( finalmente)

La culla portaverricello credo che la puoi comprare all Land Rover.
Ti dico questo perchè ho comprato usato il verro e la culla ….tutto insieme .
Il tipo che l’aveva prima ha fatto montare tutto in Land Rover facendosi fornire anche il verricello con la culla.
Le misure non le ho ( faccio sempre i lavori ad occhio ) ma fai attennzione che non tutti i verricelli si prestano per fare quel tipo di lavoro…
Non tutti ci stanno ( a scomparsa )

Ciao

Marco

27 02 2012
robertoss

ciao,a tal proposito…che verro monti?grazie e complimenti per il lavoro

28 02 2012
Marco ( poggio)

Monto un Warn xc 9.5…mi pare sia questa la sigla.. 🙂
Grazie per i complimenti è un lavoro che mi ha dato tanta soddisfazione…
Saluti…

15 03 2012
Alex

Ciao, vorrei montare anch’io il verricello a scomparsa, volevo sapere se rimane un comodo accesso alla leva dello sblocco fune.
Grazie mille

17 03 2012
Marco ( poggio)

Non so le altre marche ma con quello che monto io si riesce . Certo che con un verricello ” scoperto ” è più comoda da azionare la leva…
Un saluto…
Marco

22 10 2013
Andrea

ciao, come è stato omologato il paraurti?
