Mensolina Defender

28 05 2012

by Sergio

Poichè conosco molto poco “l’anatomia” del Td5 ho cercato di sfruttare al
meglio i punti di fissaggio già esistenti per evitare di fare buchi e disastri.

La mensolina è fissata nella parte alta in tre punti e nella parte bassa in
due punti.

1) Fissaggio parte alta
I tre punti di fissaggio superiori sono predisposti così :
a) i fissaggi esterni (destro e sinistro) utilizzano i punti di fissaggio delle
grigliette che convogliano l’aria sul parabrezza, in sostanza ho levato le
due viti delle grigliette e le ho sostituite con due viti autofilettanti con
testa a bullone, che è molto più semplice da stringere utilizzando una
chiave/cricchetto+bussola, rispetto al normale cacciavite, perchè almeno
non continua a toccare il vetro mentre si avvita.

b) il fissaggio centrale sfrutta la sede del vitone che tiene fermo il cruscotto,
anche qui ho sostituito il vitone con un altro vitone ma con testa a bullone.

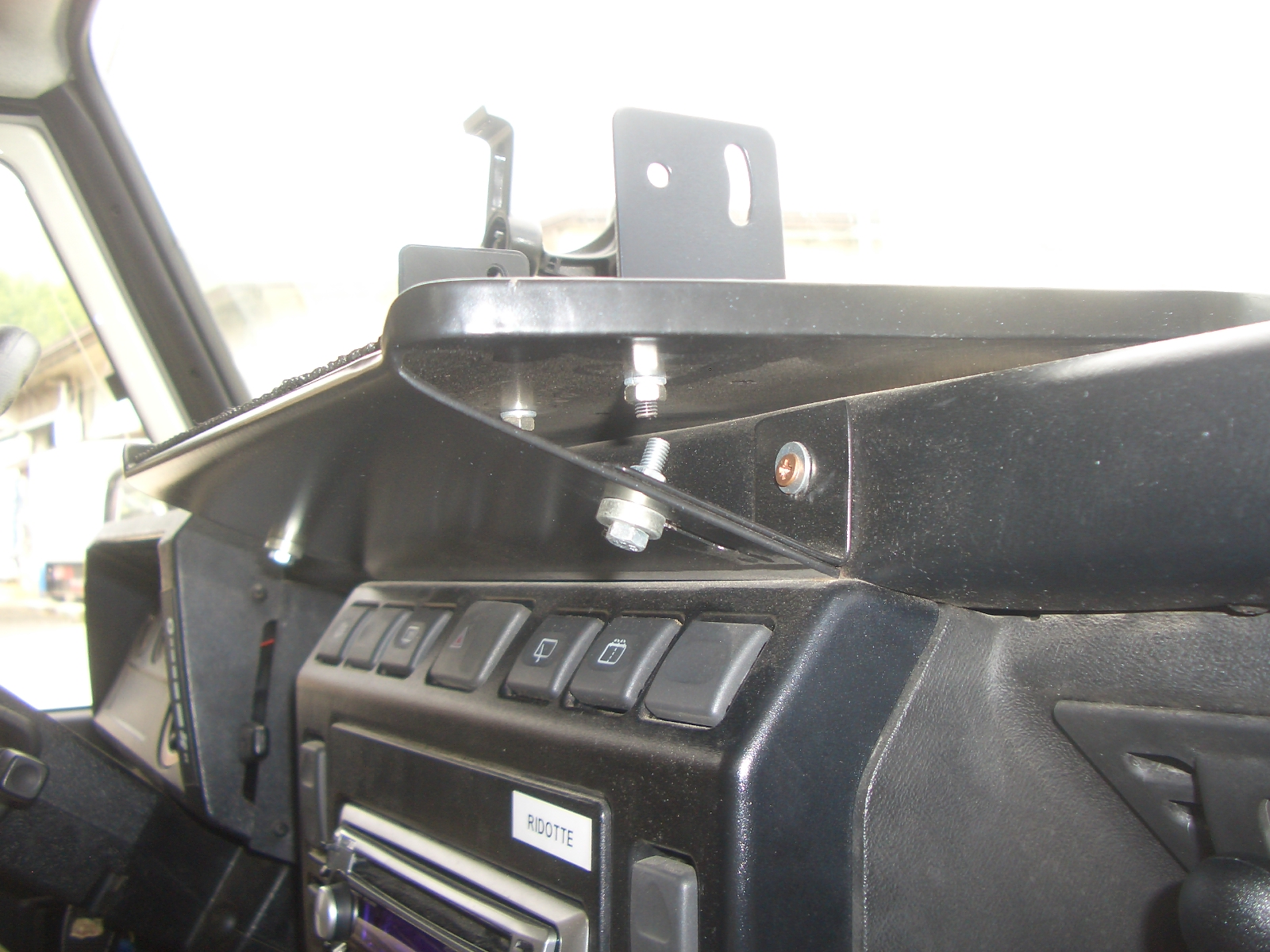

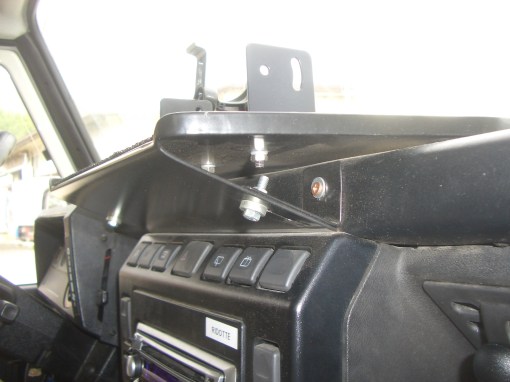

2) Fissaggio parte bassa
La parte bassa della mensola è ripiegata con un angolo di ca. 40° (ma è stato
fatto a occhio) ed ha due fori alle estremità per poter essere fissata alle due
piastrine descritte qui sotto.
Le due piastrine (larghezza ca. 4 cm) sono opportunamente piegate, con la
giusta angolatura, per poter essere fissate, da un lato al cruscotto, e dall’altro
alla parte ripiegata della mensola.
Le due piastrine sono fissate con una vite autofilettante ciascuna al cruscotto,
qui ho dovuto fare per forza dei buchi nuovi.
Ogni piastrina riporta frontalmente un foro allungato, lungo ca. 4cm, che sarà
utilizzato per aggiustare al meglio il fissaggio alla parte ripiegata della mensola.
Per il fissaggio tra mensola e piastrine ho utilizzato dei bulloncini con rondelle
e controdadi

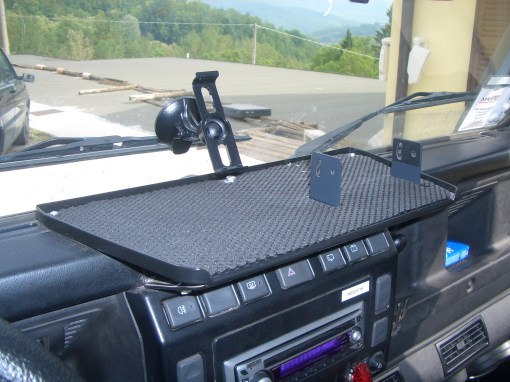

Ho dotato la mensolina di un bordino di ca. 1 cm, sia sul retro che sui lati,
per contenere gli oggetti.

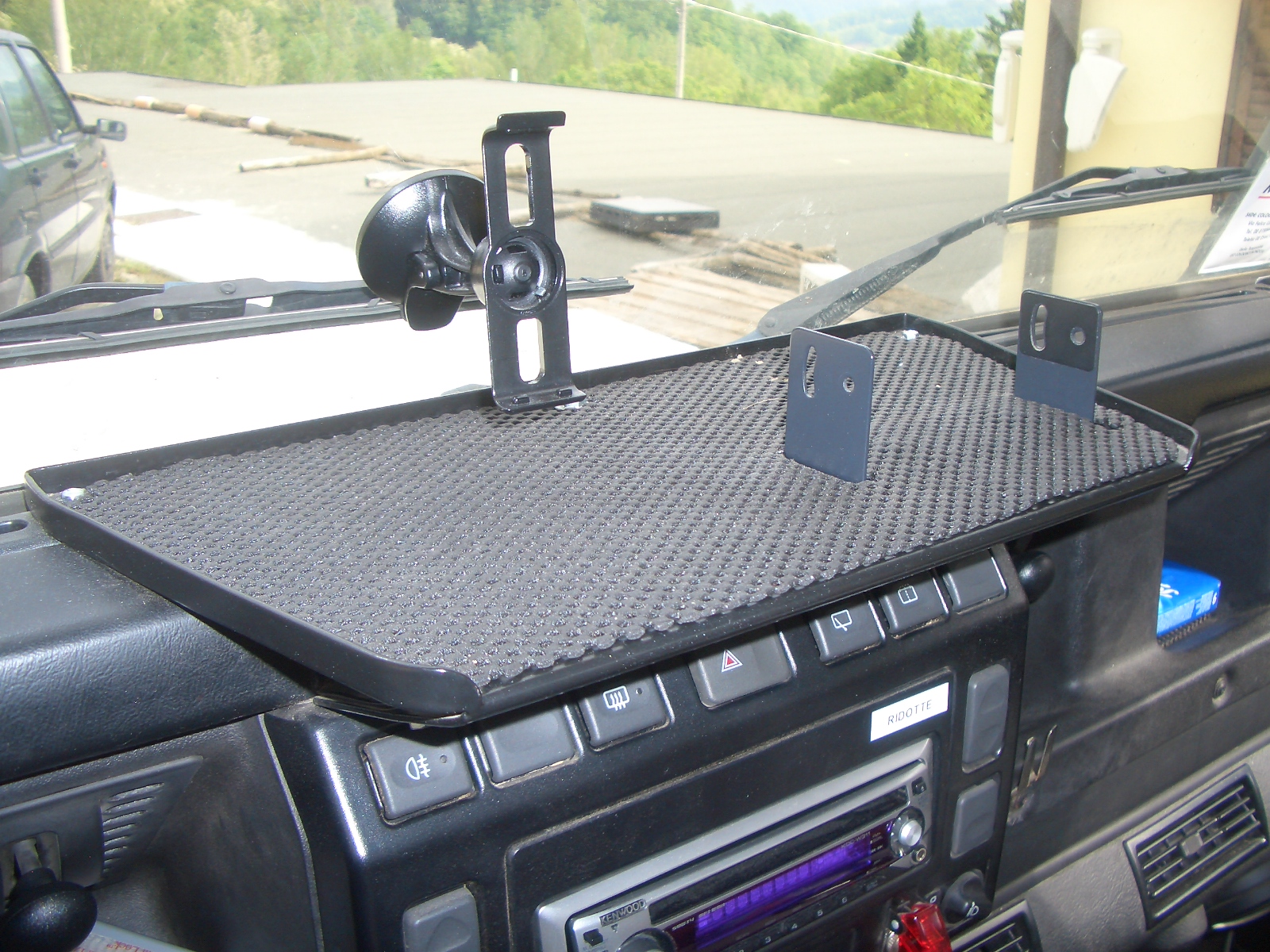

Ho applicato uno di quei tappetini antiscivolo, che credo si chiamino “mille
chiodi” o qualcosa di simile, tagliato a misura.

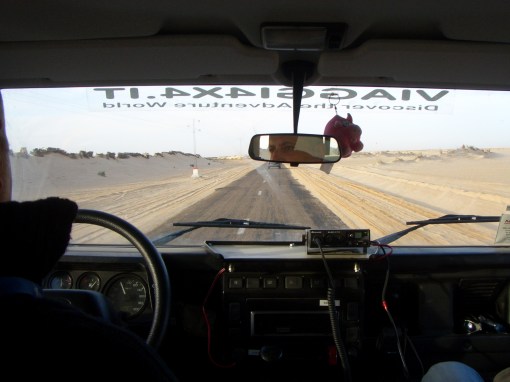

Infine ho fissato il supporto del mio CB, un Alan 100.

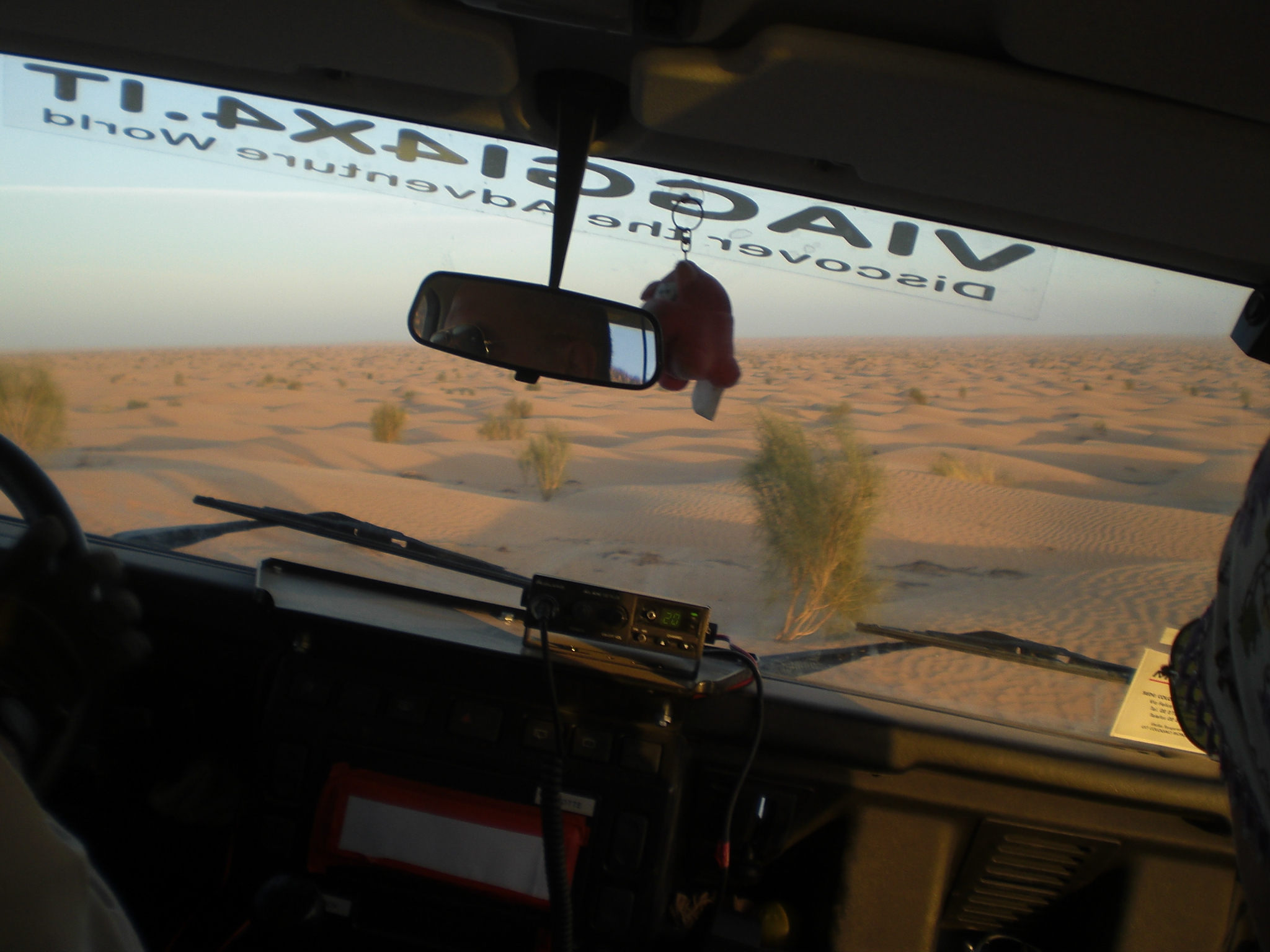

Il tutto è stato ampiamente collaudato in Tunisia, senza problemi.

Lista della spesa (cliccka sugli articoli che ti interessano)
– Tappetino antiscivolo
– Piastrine angolari
– CB

Annunci

Azioni

Information

6 responses

28 05 2012
gegio110

Avendo visto la mensolina dal vivo posso assicurare che è veramente ben fatta e funzionale.
Bravo Sergio! 😉

28 05 2012
ilmulo

bel lavoro !!!

28 05 2012
Marco ( poggio)

Ottimo lavoro , anch’io ho sfruttato il vitone centrale del cruscotto per metterci la piastra porta monitor .;-)

1 06 2012
daniele

ciao, volevo chiedere se è possibile installare la plancia contenente autoradio e comandi vari per il riscaldamento ecc. di un defender del 2007 in uno del ’95.

10 08 2013
Frank

Ciao!
posso chiedere dove hai trovato quella mensola?

26 08 2013
gegio110

Credo che Sergio se la sia costruita su misura 😉
