Intermittenza tergi posteriore

26 03 2010

Dopo aver installato il relè ad intermittenza programmabile sul tergicristallo anteriore non ci rimane che da riutilizzare il relè che abbiamo recuperato installandolo sul tergicristallo posteriore.

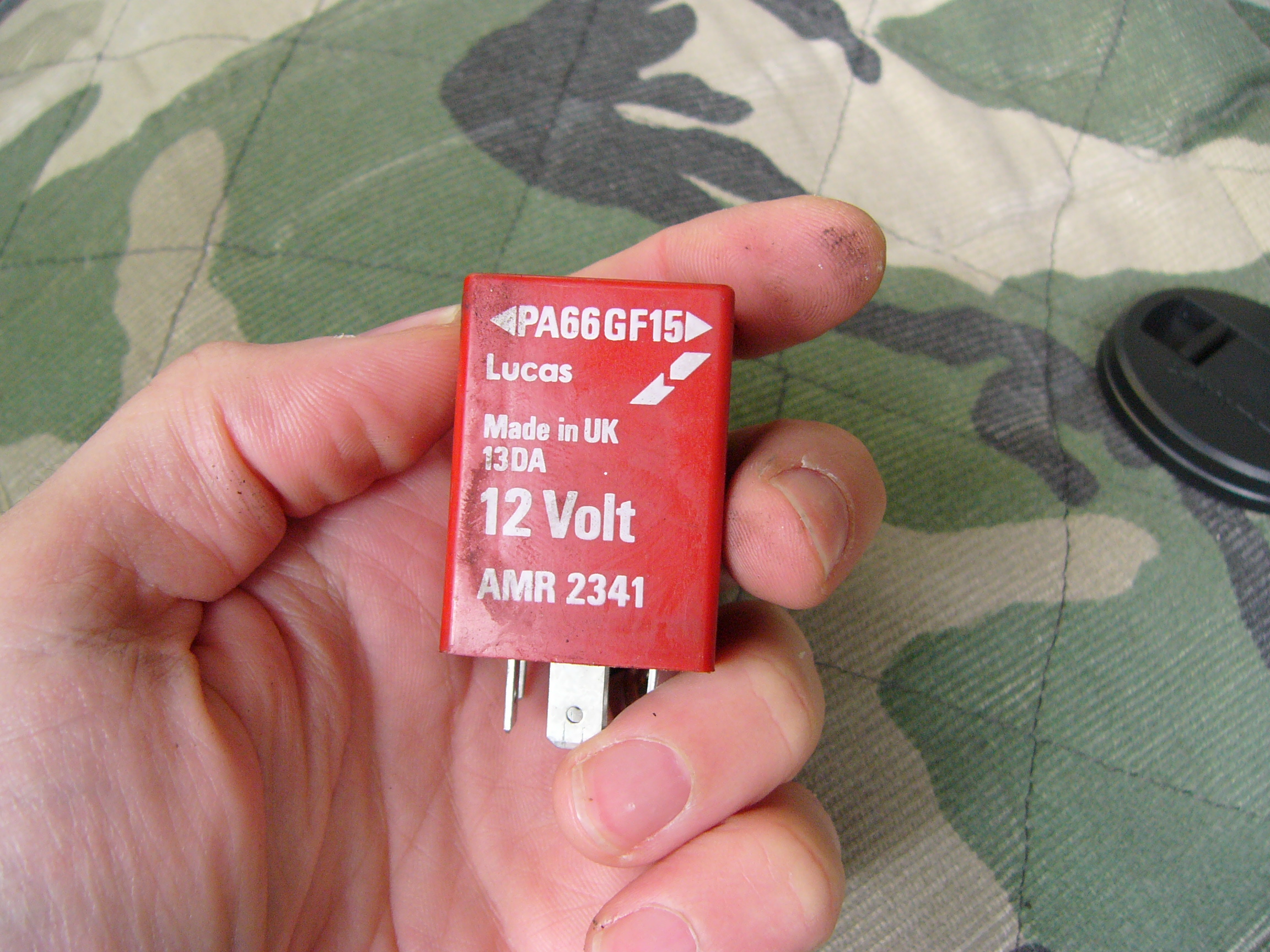

Il relè è il Lucas AMR2341 PA66GF15, di serie utilizzato per l’intermittenza dei tergicristalli anteriori

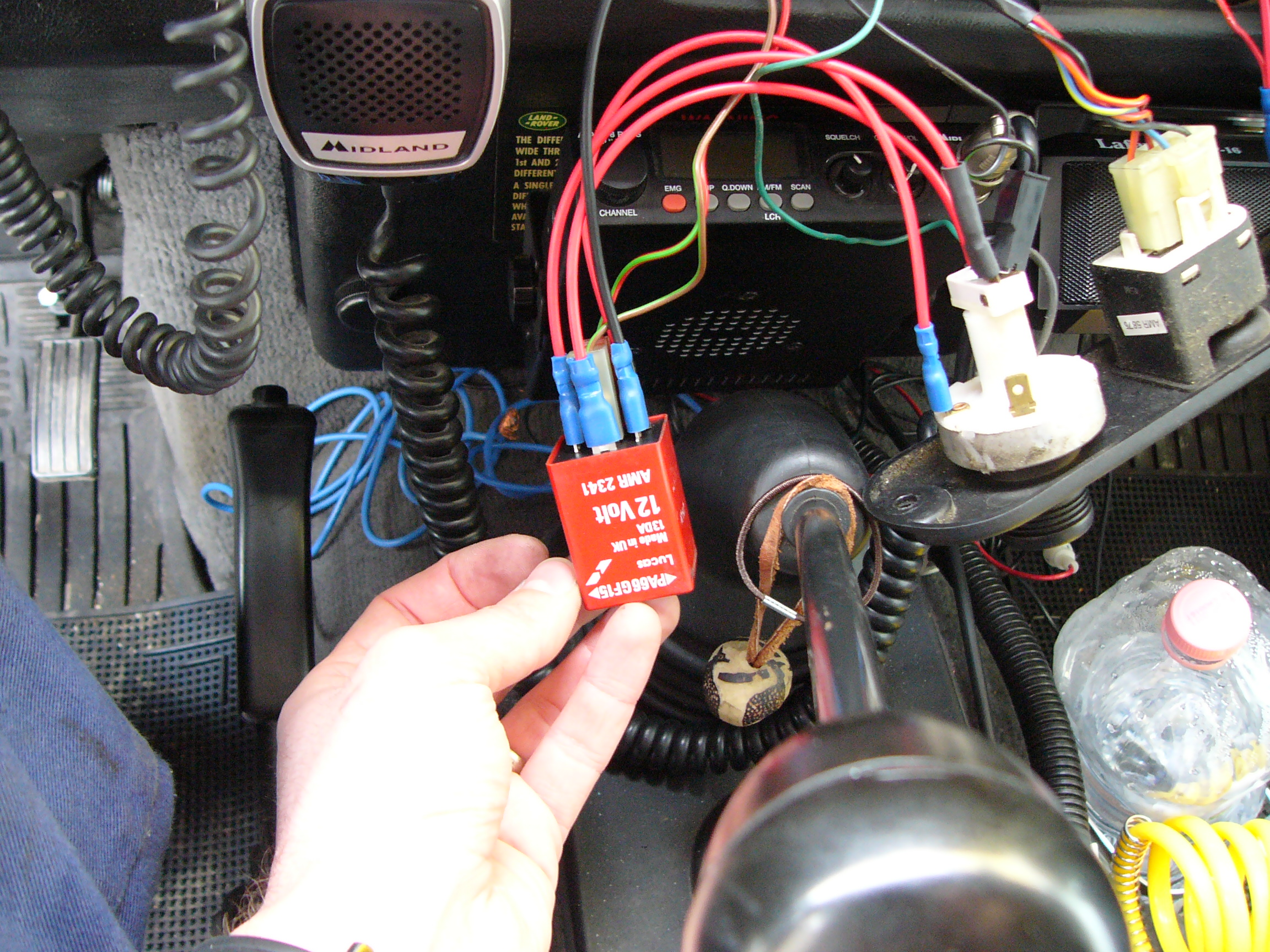

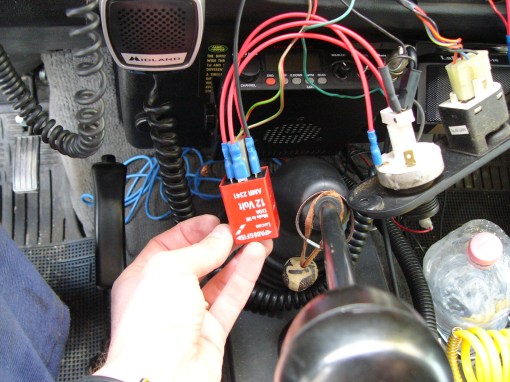

Molto semplicemente si apre il cruscottino che contiene l’interuttore del tergicristallo posteriore e si effettua il collegamento del relè

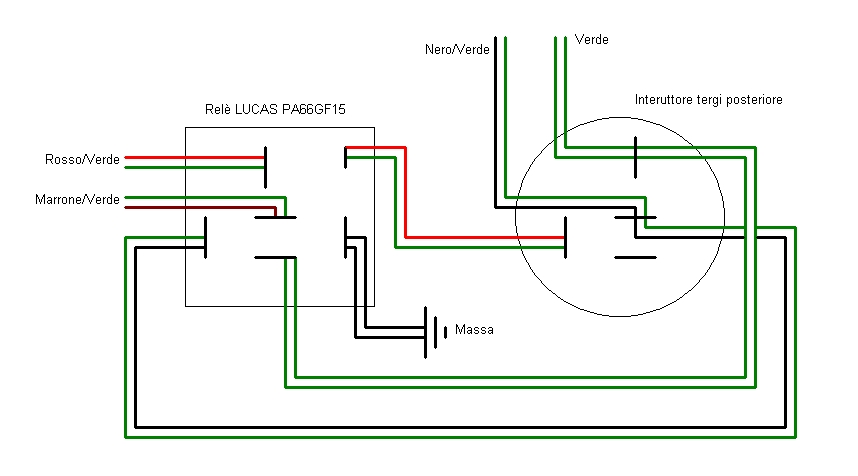

secondo questo schema

i collegamenti è possibile effettuarli senza tagliare un solo filo dell’impianto originale, di modo che la modifica risulti assolutamente reversibile…. poi si richiude il tutto posizionando il relè dietro il cruscottino.

Dopo questa modifica alla semplice pressione del pulsante partirà sia lo spruzzino lavavetri che il tergicristalli (prima si attivava solamente lo spruzzino e il tergi andava acceso/spento manualmente), inoltre ruotando l’interuttore e accendendo il tergi quest’ultimo andrà ad intermittenza e non in continua come prima.

Modifica e schema presi da:
http://www.africaland.it/forum/viewtopic.php?f=29&t=30146
