Monitor per pc/retrocamera

3 04 2010

Ho installato sul Defender un monitor touchscreen da usarsi in abbinamento ad un netbook e ad una retrocamera.

Il monitor si fissa al cruscotto senza viti e quindi si può mettere/togliere senza servirsi di nessun attrezzo, cosa questa comoda in viaggio se si parcheggia l’auto in zone “non proprio sicure”.

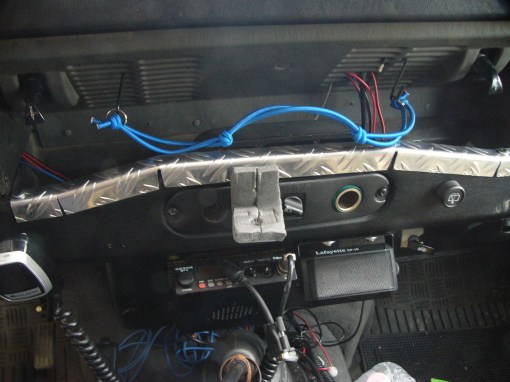

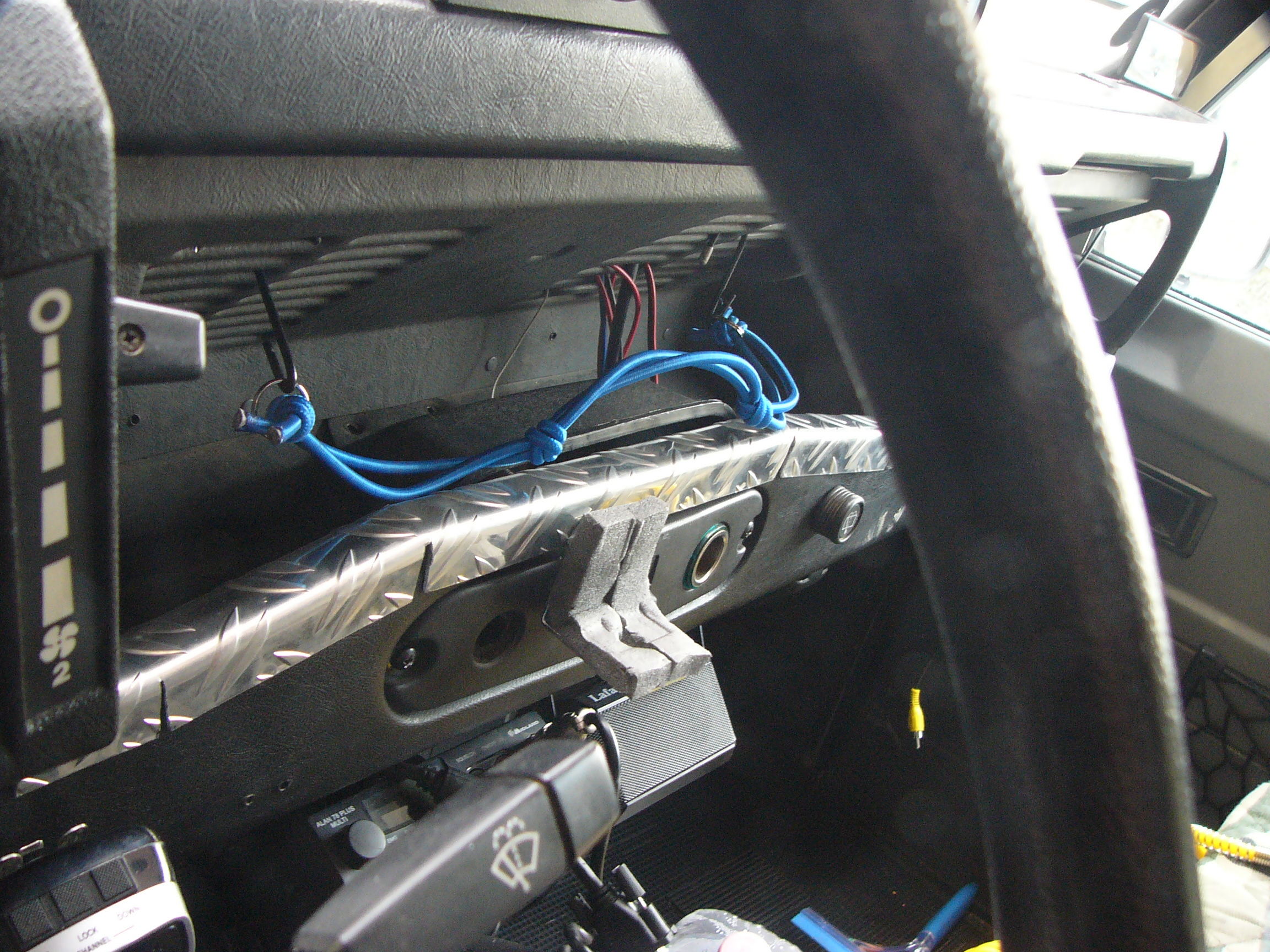

Ho fissato al cruscotto una squadretta di ferro zincata e debitamente imbottita

come si vede ho spostato il comando dei tergicristalli posteriori, era comunque utilizzabile col monitor montato ma si faceva fatica, e avendo già il cruscotto forato in quel punto (c’era il comando manuale del Webasto prima che montassi il timer programmabile) ne ho approfittato

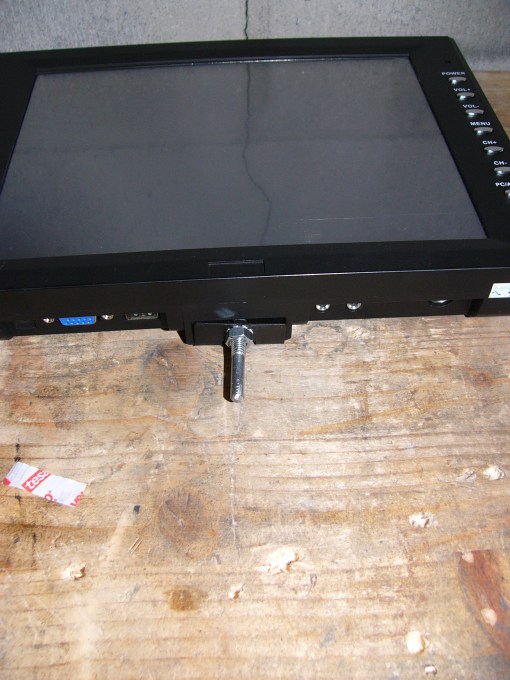

sotto al monitor ho fissato un bulloncino M6 senza testa (il monitor aveva già un foro filettato predisposto)

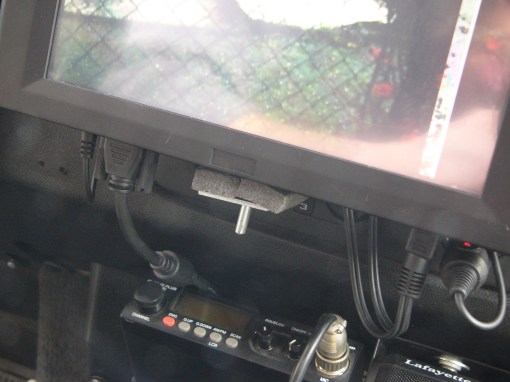

questo bulloncino semplicemente andrà ad infilarsi in un foro nella squadretta

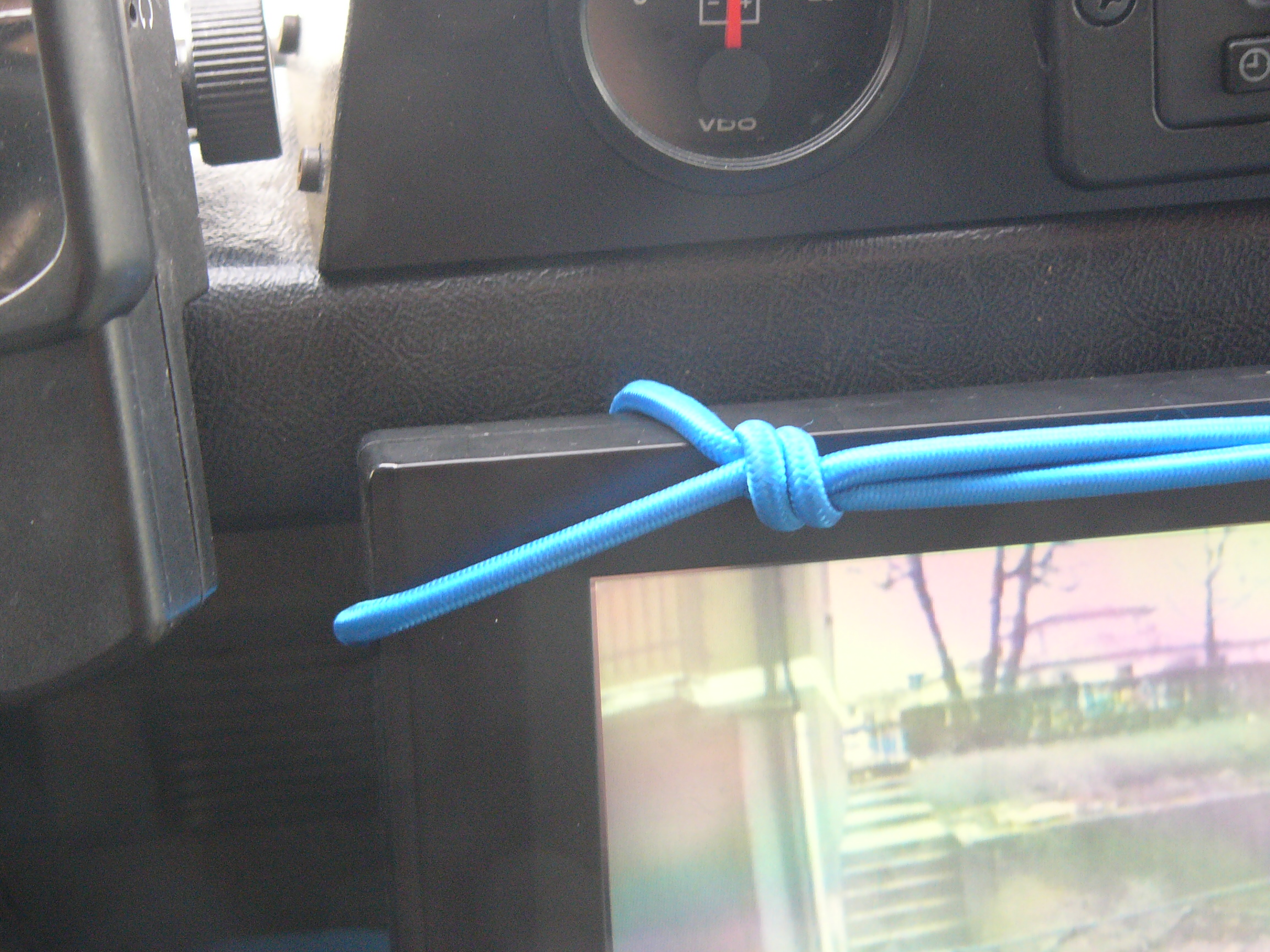

mentre la parte superiore del monitor è trattenuta dall’elastico che si vede nelle precedenti fotografie

l’elastico ha la doppia funzione di trattenere il monitor e di evitargli eccessive vibrazioni (infatti si compone di due cavi elastici, uno trattiene il monitor sul fronte, l’altro si và ad interporre tra il monitor e il cruscotto)

Il monitor è un 10″ con una risoluzione ideale di 800×600, accetta tre ingressi video: una Vga e due AV, inoltre è dotato di touch screen su USB, quindi ideale per essere utilizzato con un pc in auto.

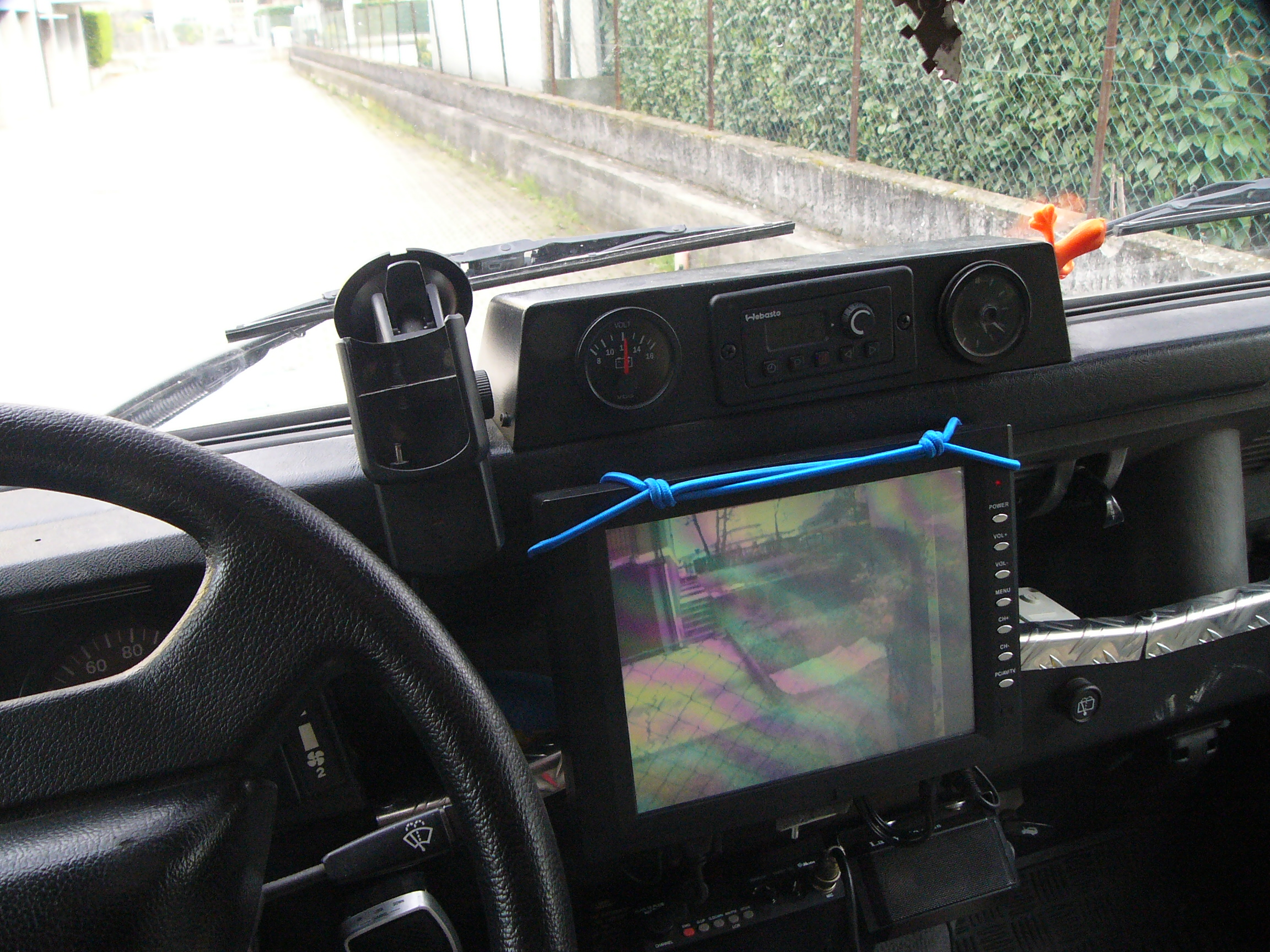

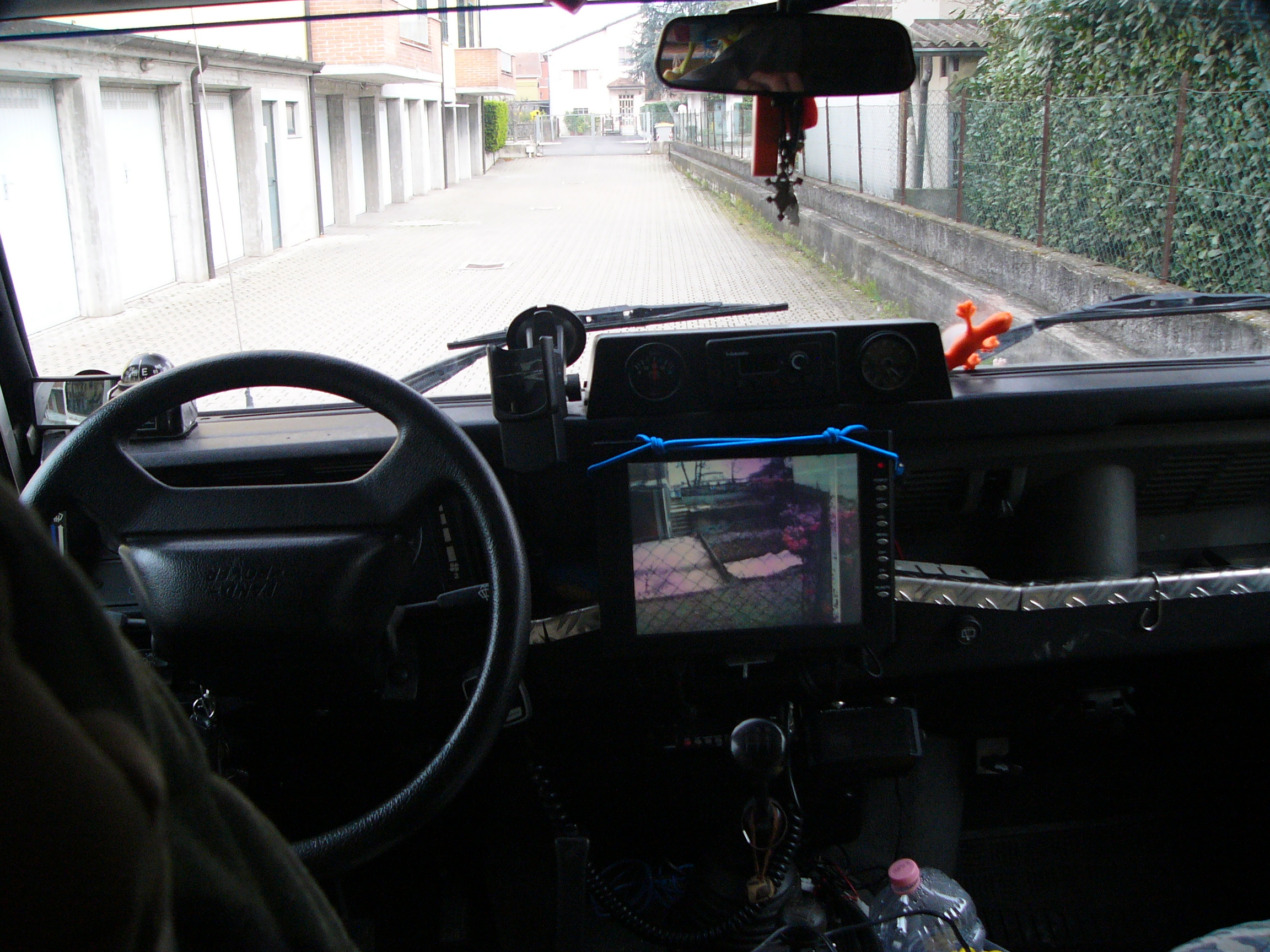

Utilizzo del monitor con una retrocamera
Utilizzo del monitor con un pc

***********************************************************************

Come giustamente mi ha fatto notare Poggio, non ho messo dove ho acquistato il monitor ne le sue caratteristiche tecniche.
Il monitor l’ho acquistato su Ebay, il primo monitor acquistato mi è arrivato funzionante ma leggermente danneggiato dal trasporto quindi il venditore me ne ha mandato un altro (questo arrivato perfetto) a metà prezzo.
Quello danneggiato è quello che vedete montato sul 110 (si nota una colonna di pixel bruciati), l’altro l’ho regalato a mia figlia per giocarci col pc di casa 😉

Caratteristiche tecniche:

FEATURES
Brand new model 10.2″ inch Active Matrix TFT LCD VGA Monitor. PC / AV 2 in 1.
Touch Screen USB interface with USB plug.
Software support Windows NT, 2000, XP, Vista and Windows 7 / Mac / Linux.
Native resolution 800 x 600@75Hz. Highest up to 1024 x 768@75Hz
Finger or pen to control touch screen PC operation. No need of mouse.
Touch Screen driver support dual monitors display.
Hook up (connect) computer, PC, laptops by 15 pins VGA port HD15 directly.
Built-in left / right 2 stereo speakers.
Full function OSD control (PC RGB mode)
Auto switch PAL and NTSC at AV mode.
Functional menu and Full remote control.
Low power consumption and X-ray radiation free.
The A/V plug may be used to fit the signal cable when is connected to the camera, car VCD/DVD or video tape recorder for displaying purpose.

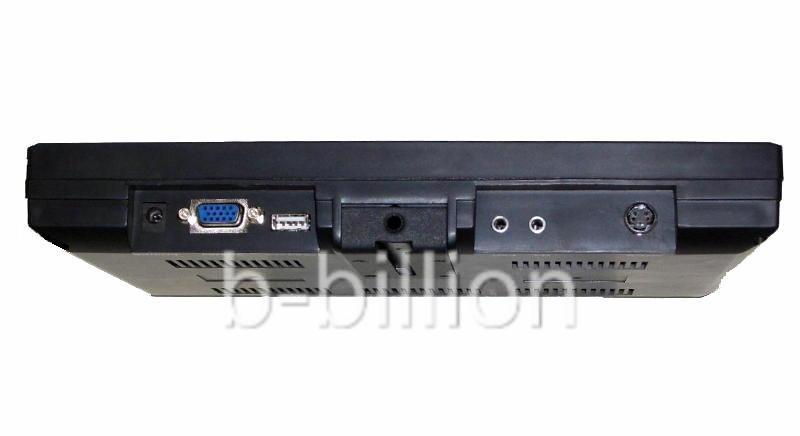

JACK
AV port
VGA 15 pins connector
12VDC power port
USB Touch Screen port
Ear phone

ACCESSORIES

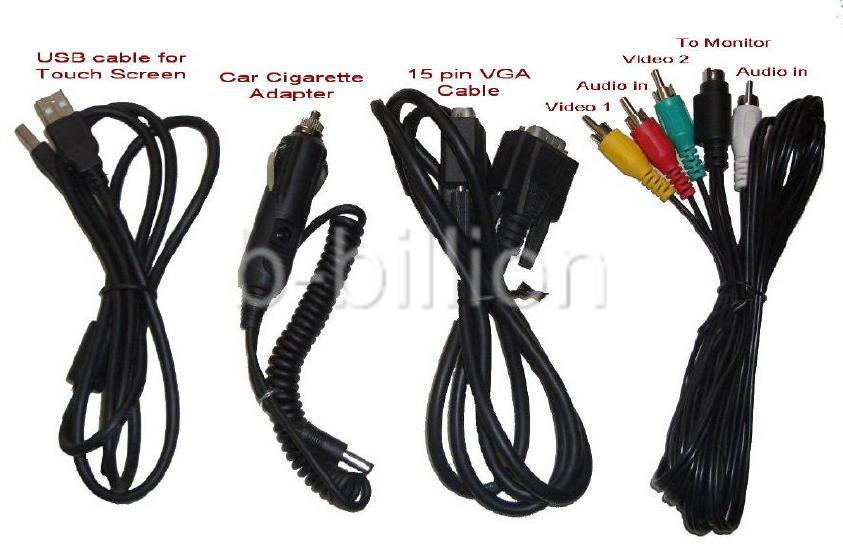

15 pins VGA cable

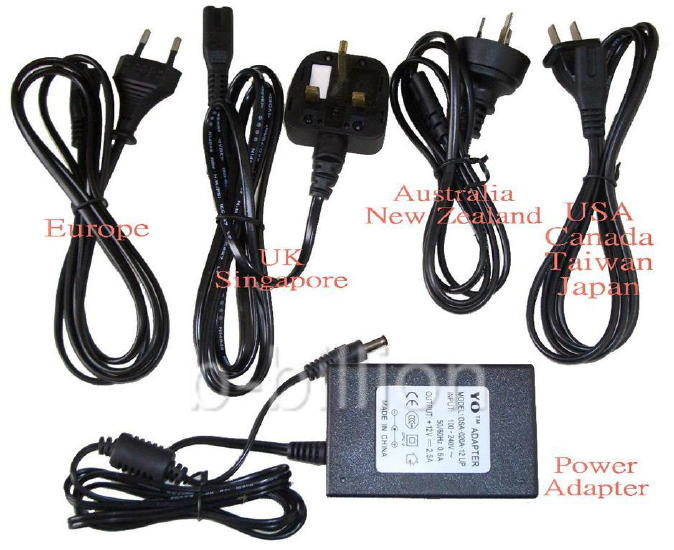

DC12V AC adapter (Input 100-240VAC)
Car Cigarette Lighter Adapter
Automotive Bracket for easy installation and stand
USB cable
A/V cables
Remote Control
Stylus Touch Pen
Touch Screen driver software disc
English Operation Manual

MAIN CHARACTERISTICS
Display Method TFT (Active Matrix System)
Touch Innovations 4 Wire analog resistive touchscreen
Two CCFL fluorescent back light Lamps
Active Matrix TFT Screen Size 10.2 inch 4 : 3 (Diagonal Length); (205 x 153)mm
Over all dimension (268 x 193 x 37)mm
11.5 to 13V DC input,2A. 15W power consumption
Native resolution 800 x 600@75Hz. Highest up to 1280×1024@75Hz
Contrast 350 : 1
Brightness 300cd/Squa
High View angle L/R 150 degree
Auto switch PAL and NTSC at AV mode

Annunci

Azioni

Information

10 responses

7 04 2010
Marco ( POGGIO)

…questa me l’ero persa , bello …ma il monitor dove l’hai preso ??? quanti pollici ???

8 04 2010
gegio110

Hai ragione Poggio, avevo scordato di metterlo, l’ho aggiunto ora in coda all’articolo 😉

7 04 2010
Marco ( POGGIO)

..10 pollici..ho visto…

18 07 2010
Ernesto

Ciao Gegio, e complimenti per i tuoi lavori.
Ti chiedevo per il monitor, visto che la ditta risiede ad Hong Kong
Quanto ti è arrivato, hai dovuto pagare lo sdoganamento, tasse aggiuntive, o balzelli simili ?
Grazie Ernesto

19 07 2010
gegio110

Purtroppo si 😦
Il 20% d’iva sul valore del monitor più 10 euro di spese di riscossione!! In tutto una 30ina d’euro.
E questo anche sul secondo monitor che m’hanno mandato a parziale sostituzione del primo (noterete che questo ha una striscia di pixel bruciati, sulla destra), nonostante sul pacco avessero dichiarato che era una sostituzione e non una vendita.
